Duvara Monte Ağ Kabinesi: Türler, Seçim ve Karşılaştırma Kılavuzu

Ortak Türler ve Özellikler

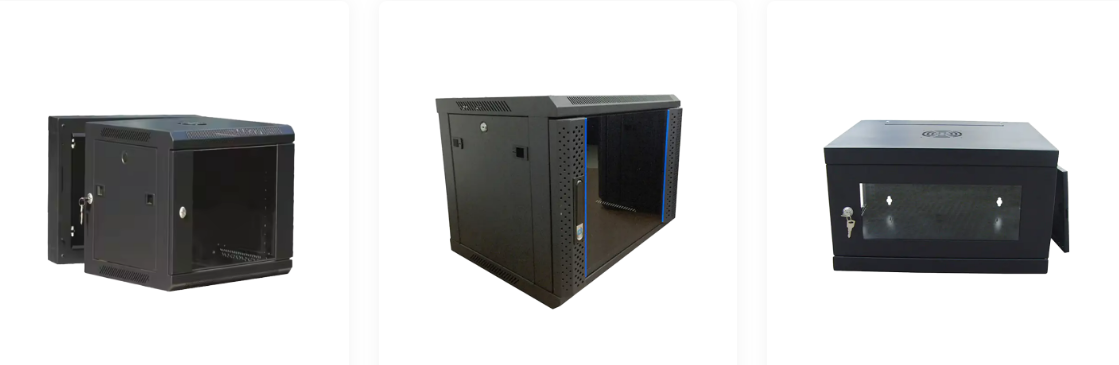

Duvara monte ağ kabinleri genellikle kapı konfigürasyonuna ve muhafaza derinliğine göre kategorize edilir; bunların her ikisi de ekipman erişimini, havalandırmayı ve kabinin arkasındaki kablo miktarını etkiler. Doğru tipin seçilmesi, kabine ne sıklıkta erişileceğine ve ne kadar ekipman barındırması gerektiğine bağlıdır.

Kapı malzemesi başka bir ayırt edici özelliktir; ekipman durum ışıklarının görsel olarak izlenmesinin yararlı olduğu durumlarda yaygın olarak kullanılan temperli cam kapılar ve hava akışının veya fiziksel güvenliğin daha yüksek öncelikli olduğu durumlarda delikli veya sağlam metal kapılar kullanılır. Sığ derinlikli kabinler anahtarlara ve bağlantı panellerine uygun olduğundan kabin derinliği de önemli ölçüde değişir; sunucuları, UPS birimlerini veya arka kabloları ve daha geriye uzanan güç kaynakları olan ekipmanı barındırmak için daha derin kabinlere ihtiyaç vardır.

Yapısı ve Çalışma Prensibi

Duvara monte ağ kabini, sabit bir çelik veya alüminyum çerçeveyi, standart 19 inç montaj raylarını ve kilitlenebilir bir muhafazayı birleştirerek ağ ekipmanını yerden belirli bir yükseklikte güvenli bir şekilde tutarken, aynı zamanda sınırlı bir alan içerisinde hava akışını ve kablo yönlendirmesini yöneterek çalışır. Yapısal elemanlar, nispeten küçük bir mahfaza hacminde bile ekipmanın düzenli, soğutulmuş ve korunmasını sağlayacak şekilde birlikte çalışacak şekilde tasarlanmıştır.

Kabin kapasitesi genellikle raf üniteleri veya U olarak tanımlanır; ortak duvar montaj boyutları, çok kompakt kurulumlar için yaklaşık 4U'dan, çeşitli aktif cihazları ve bağlantı panellerini destekleyen kabinler için 15U veya daha fazlasına kadar değişir. Duvara monte kabinler, zeminde duran raflardan daha küçük bir iç hacme sahip olduğundan, termal yönetim daha kritik bir tasarım hususudur; bu nedenle havalandırma açıklıklarının, fan montaj hükümlerinin ve kabin derinliğinin kurulumdan önce beklenen ekipman ısı yüküne göre eşleştirilmesi gerekir.

Uygulama Senaryoları ve Seçim Kriterleri

Duvara monte ağ kabinleri, kurumsal ofislerde, toplu taşıma merkezlerinde, ticari tesislerde, ağ dağıtım noktalarında ve konut ağ dolaplarında uygulanır; seçim esas olarak barındırılacak cihazların sayısına ve türüne, mevcut duvar alanına ve kabine ne sıklıkta erişilmesi gerektiğine göre belirlenir. Bu faktörlerin spesifikasyon aşamasında doğru şekilde belirlenmesi, yetersiz soğutma veya yetersiz kablo yönetim alanı gibi daha sonraki sorunları önler.

U kapasitesi genellikle seçim için başlangıç noktasıdır, çünkü bir kabinin kaç tane anahtar, bağlantı paneli ve diğer rafa monte cihazları tutabileceğini doğrudan belirlerken gelecekteki genişletmeler için de yer bırakır. Aşağıdaki çizgi grafik, bir sahadaki bağlı cihazların sayısı arttıkça gerekli kabin kapasitesinin ağ karmaşıklığıyla nasıl ilişkili olduğuna dair genel, temsili bir modeli göstermektedir; bu, yeni veya genişleyen bir kurulum için duvara monte kabinin kapsamını belirlerken yararlı bir bağlamdır.

Grafiği incelemeden önce, gerçek kapasite ihtiyaçlarının saha tasarımına, ekipman türüne ve planlanan yedekliliğe göre değiştiğini, dolayısıyla gösterilen çizginin sabit bir formül yerine genel bir planlama modelini temsil ettiğini unutmayın. Yatay eksen, küçük bir şube ofisinden daha büyük bir dağıtılmış ofis katına kadar bir sahadaki artan sayıda bağlı ağ cihazını temsil ederken, dikey eksen, cihaz sayısı arttıkça önerilen kabin U kapasitesindeki genel eğilimi temsil eder. Bu çizgi, neden çok küçük sahalara sıklıkla kompakt kabinlerle hizmet verilebileceğini gösterirken, daha yoğun bağlantı ihtiyaçları olan sahaların genellikle kabin fiziksel olarak dolmadan çok önce kapasitede bir artışa ihtiyaç duymasını sağlar.

Çizginin yükseliş eğilimi, cihaz yoğunluğu ile kabin kapasitesi ihtiyaçları arasındaki genel ilişkiyi yansıtır, ancak eğri tamamen doğrusal değildir, çünkü önerilen kapasite, bir tesis küçük bir şube kurulumundan daha yoğun bir orta büyüklükteki ofis katına doğru ilerledikçe bir miktar hızlanma eğilimindedir. Bunun nedeni, daha yoğun sitelerin genellikle yalnızca daha fazla anahtar değil aynı zamanda daha fazla bağlantı paneli, kablo yönetim aksesuarları ve bazen küçük UPS birimleri eklemesidir; bunların tümü U alanını tek başına cihaz sayısının önerdiğinden daha hızlı tüketir. Az sayıda iş istasyonuna sahip küçük bir şubeye genellikle kompakt bir 6U - 9U kabini tarafından rahatça hizmet verilebilirken, önemli ölçüde daha fazla bağlı cihaza ve birden fazla bağlantı paneline sahip orta büyüklükteki bir ofis katı genellikle 12U'dan 15U'ya veya daha büyük bir konfigürasyona geçişten yararlanır. Kısa vadeli büyümeyi planlamak, tam olarak mevcut cihaz sayısına göre boyutlandırmak yerine bir miktar yedek U kapasitesine sahip bir kabini seçmek için pratik bir nedendir; çünkü daha büyük bir kabini daha sonra yenilemek, baştan itibaren yeterli kapasiteyi kurmaktan daha yıkıcıdır. Aktif ekipman için mevcut etkin kapasiteyi azalttığından, kablo yönetim aksesuarları ve planlanan fan üniteleri tarafından tüketilen U alanını da hesaba katmak gerekir. Yeni ticari gelişmeler veya büyüyen kurumsal ofisler gibi hızlı genişlemeyi öngören siteler, bu trendde gösterilen önerilen aralığın daha yüksek ucunda planlama yapıldığında genellikle daha iyi hizmet verir. Bu tür kapasite planlama konuşmaları, bir projenin spesifikasyon aşamasında BT entegratörleri ile duvara monte ağ kabini üreticisi veya tedarikçisi arasındaki en yaygın tartışmalardan biridir.

Duvara Monte ve Dikili Dolapların Detaylı Karşılaştırması

Duvara monte ve zeminde duran ağ dolapları, rafa monte ekipmanı barındırmak ve korumak gibi aynı genel amaca hizmet eder, ancak kapasite, kapladığı alan ve farklı saha türlerine uygunluk açısından anlamlı farklılıklar gösterir. Bu farklılıkları anlamak, alıcıların belirli bir alan için küçük boyutlu bir dikili dolap veya büyük boyutlu bir duvara montaj ünitesi belirlemekten kaçınmasına yardımcı olur.

Genel kabin tipinin ötesinde, farklı kapı ve havalandırma konfigürasyonlarındaki soğutma performansı, kapalı alanlardaki ekipmanın güvenilirliğini etkilediği için doğrudan karşılaştırılmaya değer başka bir faktördür. Aşağıdaki ısı haritası, belirli bir test veri kümesinden ziyade genel mühendislik ilkelerine dayalı olarak, üç yaygın kapı tipi ve üç havalandırma konfigürasyonu arasındaki göreceli hava akışı performansının genel, açıklayıcı bir karşılaştırmasını sunmaktadır.

Isı haritasını incelemeden önce, gerçek termal performansın ekipmanın ısı çıkışına, oda ortam sıcaklığına ve kurulum koşullarına bağlı olduğunu belirtmekte fayda var; bu nedenle aşağıdaki tablo, herhangi bir kurulum için garanti edilen bir soğutma spesifikasyonu yerine genel bir göreceli karşılaştırma olarak okunmalıdır. Izgara, katı metal kapıları, delikli metal kapıları ve temperli cam kapıları pasif havalandırma, tek fan destekli havalandırma ve çift fan destekli havalandırma açısından karşılaştırır; daha koyu gölgeleme, bu kombinasyonda genel olarak daha güçlü göreceli hava akışı performansını temsil eder.

Izgarada gösterilen genel model, delikli metal kapıların, her üç havalandırma konfigürasyonunda sürekli olarak en güçlü bağıl hava akışı performansını sağlamasıdır; çünkü delikli model, herhangi bir fan eklenmeden önce bile sürekli pasif hava değişimine izin verir. Masif metal ve temperli cam kapılar birbirine benzer göreceli performans gösterir, çünkü her ikisi de pasif hava akışını kapının kendisinden ziyade kabin çerçevesine yerleştirilmiş özel havalandırma açıklıklarıyla sınırlandırır. Pasif havalandırmadan tek fana geçiş, her kapı tipinde gözle görülür bir iyileşme sağlar; bu, kapalı bir duvara monte kabinde yalnızca doğal konveksiyona güvenmekle karşılaştırıldığında aktif hava akışının ne kadar katkıda bulunduğunu yansıtır. İkinci bir fanın eklenmesi, daha fazla ancak nispeten daha küçük bir iyileşme sağlar; hava akışı artık birincil sınırlayıcı faktör olmadığında ve ısı yükünün kendisi daha önemli bir değişken haline geldiğinde, geri dönüşlerin azaldığını gösterir. Çoklu aktif anahtarlar veya küçük bir UPS gibi daha yüksek ısı çıkışına sahip ekipmanları barındıran kabinler için, delikli bir kapıyı en azından tek fan desteğiyle eşleştirmek, bu karşılaştırmaya dayalı olarak makul bir genel başlangıç ​​noktasıdır. Küçük bir bağlantı paneli ve tek bir anahtar gibi daha düşük ısı çıkışı olan kurulumlar için, katı veya cam kapılı pasif havalandırma genellikle yeterlidir; bu nedenle kapı tipi, yalnızca estetik tercih yerine beklenen ekipman yüküne göre seçilmelidir. Bu tür hava akışı ve kapı tipi karşılaştırması, ısıya duyarlı bir kurulum için spesifikasyonu sonuçlandırmak amacıyla duvara monte ağ kabini üreticisiyle çalışırken pratik bir tartışma noktasıdır. Doğrudan güneş ışığına veya diğer ısı kaynaklarına yakınlık gibi oda ortam sıcaklığı ve kabin yerleşimi de kapı ve fan konfigürasyonunun yanı sıra dikkate alınmalıdır.

Uygulama Segmentlerindeki Endüstri Trendleri

Duvara monte ağ dolaplarına olan talep, daha fazla sektörün ağ ve şarj altyapısı için yapılandırılmış, kapalı ekipman depolamasını benimsemesiyle geleneksel kurumsal ofis kullanımının ötesine geçti. Aşağıdaki gruplandırılmış sütun grafiği, belirli bir ölçülen veri kümesinden ziyade genel endüstri gözlemine dayalı olarak, son birkaç yıldaki dört uygulama segmentindeki göreceli talep büyümesinin genel, açıklayıcı bir karşılaştırmasını sunmaktadır.

Grafiği incelemeden önce, büyüme modelleri bölgeye ve pazar segmentine göre önemli ölçüde farklılık gösterdiğinden, kesin bir istatistikten ziyade genel yönlendirici bir örnek olarak okunmalıdır. Dört bölüm karşılaştırılmıştır: işletme ofisi, toplu taşıma merkezleri, ticari ve perakende binalar ve konut tesisleri; her biri, daha önceki ve daha yeni bir zaman noktasındaki göreceli talep göstergesini temsil eden iki gruplandırılmış sütunla gösterilmektedir.

Kurumsal ofis segmenti, duvara monte ağ kabinlerine yönelik geleneksel temel uygulama konumuyla tutarlı olarak her iki dönemde de en yüksek genel talep göstergesini gösteriyor; ancak dönemler arasındaki göreceli büyümesi diğer üç segmentle karşılaştırıldığında daha ılımlı. Toplu taşıma merkezleri, önceki ve yakın dönem arasındaki en büyük göreceli artışlardan birini gösteriyor; bu, istasyon düzeyinde bağlantı, yolcu bilgi sistemleri ve dağıtılmış, yerden tasarruf sağlayan ekipman muhafazaları gerektiren gözetim ağlarına yönelik daha geniş altyapı yatırımlarıyla uyumlu. Ticari ve perakende tesisleri, ağ bağlantılı satış noktası sistemlerinin, mağaza içi bağlantıların ve özel bir ekipman odası yerine kompakt, duvara monte bir muhafazadan yararlanan güvenlik ekipmanlarının giderek daha fazla benimsenmesini yansıtan benzer bir büyüme modeli gösteriyor. Konut segmenti, dört segmentin en küçük tabanından başlıyor ancak orantılı olarak anlamlı bir artış gösteriyor; bu, daha fazla hanenin birden fazla bağlantılı cihazı, akıllı ev sistemlerini ve düzenli, kapalı kablolamadan yararlanan ev ofisi kurulumlarını benimsemesiyle artan ev ağı karmaşıklığıyla tutarlıdır. Birlikte ele alındığında bu model, kurumsal ofislerin mutlak anlamda en büyük uygulama segmenti olmaya devam ederken, en hızlı göreceli büyümenin ulaşım, ticari ve konut segmentlerinde meydana geldiğini ve duvara monte kabinlerin belirtildiği ortam aralığını genişlettiğini gösteriyor. Bu çeşitlilik, üreticilerin giderek daha fazla OEM ve ODM yapılandırma seçenekleri sunmasının bir nedenidir; çünkü ulaşım, ticari ve konut müşterilerinin standart kurumsal ofis kurulumuyla karşılaştırıldığında kapı stili, kilit tipi ve kabin estetiği konusunda genellikle farklı gereksinimleri vardır. Birden fazla segmente hizmet veren şirketler için bu trend, tek bir sabit kabin tasarımı yerine farklı senaryolara göre yapılandırılabilen esnek bir ürün serisinin değerine de işaret ediyor.

Bu tür esnek, senaryo odaklı yaklaşım, yeni üreticilerin duvara monte kabin ürün gruplarını nasıl konumlandırdıkları açısından merkezi bir öneme sahiptir. Şubat 2024'te kurulan ve merkezi Zhejiang Eyaleti, Ningbo Şehrinde kurulan Ningbo Cixi Communication Technology Co., Ltd., iletişim ekipmanı altyapısı için tek elden çözümler sunan ağ dolapları ve şarj dolaplarının tasarımı, araştırma ve geliştirmesi, üretimi ve ticaretine odaklanıyor. Profesyonel bir OEM duvara monte ağ kabini üreticisi ve ODM duvara monte ağ kabini şirketi olarak işletme, ağ veri merkezleri, kurumsal ofisler, toplu taşıma merkezleri, ticari tesisler ve kişisel konutlar genelindeki yapılandırma ihtiyaçlarını desteklemek için şirket içi bir tasarım ekibiyle çalışır ve yukarıda açıklanan aynı genişleyen uygulama segmentlerini yansıtır. Şirket, ürün geliştirme yaklaşımının bir parçası olarak zeka ve kullanım kolaylığına sürekli odaklanmanın yanı sıra ürün güvenliğine de önem veriyor.

Uzun Süreli Güvenilir Çalışma için Bakım Kılavuzu

Rutin inceleme, duvara monte ağ kabininin özellikle termal yönetim, duvar sabitleme bütünlüğü ve kablo organizasyonu açısından güvenilir performans göstermesini sağlar; bunların tümü, yıllar süren sürekli hizmet boyunca kontrol edilmediği takdirde kademeli olarak bozulabilir.

1. Özellikle daha ağır ekipman yüklerini taşıyan dolaplarda, sağlam kaldıklarını doğrulamak için duvara montaj braketlerini ve bağlantı elemanlarını düzenli aralıklarla kontrol edin.
2. Toz birikmesinin hava akışını kısıtlamasını ve iç sıcaklığı artırmasını önlemek için havalandırma deliklerini ve fan filtrelerini düzenli olarak temizleyin.
3. Arızalı bir fan sıcaklıkla ilgili sorunlar ortaya çıkana kadar fark edilmeyebileceğinden, fonksiyonun devam ettiğini doğrulamak için varsa fanın çalışmasını kontrol edin.
4. Hava akışını kısıtlayabilecek ve gelecekteki hareketleri, eklemeleri veya değişiklikleri zorlaştırabilecek aşırı kalabalığı önlemek için kablo yönetimi yönlendirmesini düzenli aralıklarla gözden geçirin.
5. Amaçlanan fiziksel erişim kontrolünü sürdürmek için kapı kilitlerinin ve menteşelerin iyi çalışır durumda kaldığını doğrulayın.
6. Gelişen termal sorunları erkenden tespit etmek için, özellikle pasif havalandırmanın sınırlı olduğu kabinlerde, mümkün olan yerlerde kabin içi sıcaklığını izleyin.

Özellikle taşıma merkezleri ve çok konumlu ticari kurulumlar için, dağıtılmış bir site portföyündeki kabinler için basit bir bakım günlüğü tutmak, bir arıza ağın çalışma süresini etkilemeden önce proaktif fan değişimini veya desteğin yeniden torklanmasını planlamayı kolaylaştırır. Duvara monte kabinler genellikle merkezi bir sunucu odasına göre daha az ziyaret edilen alanlara kurulduğundan, planlı bir inceleme rutini oluşturmak genellikle gelişen bir sorunu işaretlemek için yalnızca ekipman alarmlarına güvenmekten daha etkilidir.
